STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit Hochleistungs-LED, STEVAL
Marke: STMICROELECTRONICS
Hersteller Artikel-Nr.: STEVAL-ILL084V1
26,44 €
31,46 € inkl. MwSt. zzgl. Versandkosten
Produktdetails
- Artikeltyp
- Entwicklungstools LED
- Lieferanten Artikel-Nr.
- 196-1813
- Zustand
- Neu
Technische Daten
- Kit-Klassifizierung
- Evaluierungsplatine
- Kit-Name
- STEVAL
- LED-Technologie
- LED-Treiber
- Vorgestelltes Gerät
- LED6000
- Zum Einsatz mit
- Hochleistungs-LED
Produktbeschreibung
LED-Technologie = LED-Treiber
Kit-Klassifizierung = Evaluierungsplatine
Zum Einsatz mit = Hochleistungs-LED
Vorgestelltes Gerät = LED6000
Kit-Name = STEVAL

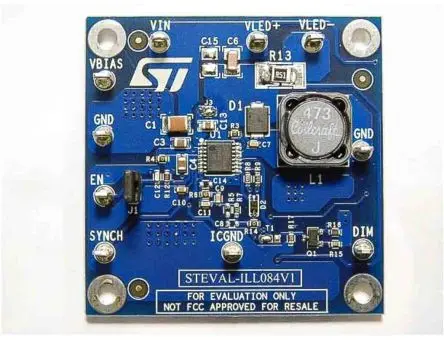

Die Produktevaluierungsplatine STEVAL-ILL084V1 basiert auf der monolithischen LED6000-Stromquelle für Hochleistungs-LED-Ansteuerung. Die potenzialfreie Aufwärts-Topologie kann von dem großen Eingangsspannungsbereich LED6000 profitieren, um viele Leistungs-LEDs in Reihe zu schalten. Der LED6000 ist ein asynchroner 61-V-Schaltregler mit integriertem Leistungs-MOSFET, der je nach Anwendungsbedingungen bis zu 3 A Gleichstrom liefert. Der typische 250-mV-RSENSE-Spannungsabfall, die integrierte Umschaltfunktion auf dem Vvorspannungsstift und das leichte Lastmanagement (Impulssprung) maximieren die Leistungsumwandlungseffizienz über den gesamten Lastbereich. Das digitale Dimmen wird durch Ansteuerung des dedizierten DIM-Stifts realisiert. Die Strombegrenzungsschwelle und die Schaltfrequenz sind für die Anwendungsoptimierung einstellbar. Das Gerät umfasst einen internen 250-kHz-Oszillator, der extern bis zu 1,5 MHz eingestellt werden kann. Die Größe der Gesamtanwendung wird durch die hohe Schaltfrequenz und ihre Kompatibilität mit Keramik-Ausgangskondensatoren minimiert.
