STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit LED-Treiber, STEVAL
Marke: STMICROELECTRONICS
Hersteller Artikel-Nr.: STEVAL-ILL046V1
36,51 €
43,45 € inkl. MwSt. zzgl. Versandkosten
Produktdetails
- Artikeltyp
- Entwicklungstools LED
- Lieferanten Artikel-Nr.
- 196-1795
- Zustand
- Neu
Technische Daten
- Kit-Klassifizierung
- Evaluierungsplatine
- Kit-Name
- STEVAL
- LED-Technologie
- LED-Treiber
- Vorgestelltes Gerät
- ST1CC40
- Zum Einsatz mit
- LED-Treiber
Produktbeschreibung
LED-Technologie = LED-Treiber
Kit-Klassifizierung = Evaluierungsplatine
Zum Einsatz mit = LED-Treiber
Vorgestelltes Gerät = ST1CC40
Kit-Name = STEVAL

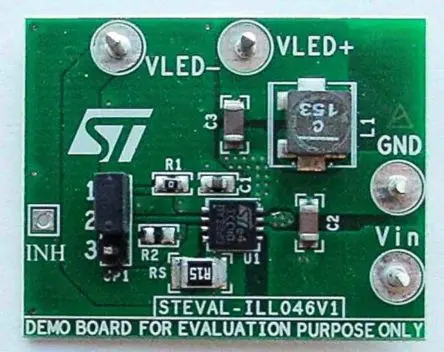

Die Evaluierungsplatine STEVAL-ILL046V1 basiert auf dem ST1CC40, einem monolithischen Abwärtswandler mit fester Schaltfrequenz von 850 kHz, der als präzise Konstantstromquelle mit einer einstellbaren Strombelastbarkeit von bis zu 3 A DC betrieben werden kann. Im geschlossenen Regelkreis beträgt die ST1CC40-Rückkopplungsstiftspannung 100 mV, daher wird die Messwiderstandberechnung als RS = 100 mV/ILED ausgedrückt. Der STEVAL-ILL046V1 wird mit 660 mA geliefert, indem ein 150-mW-Erfassungswiderstand an den Rückkopplungsstift angeschlossen wird. Dank der hohen Schaltfrequenz und der Kompatibilität mit Keramik-Ausgangskondensatoren wird die Gesamtanwendungsgröße minimiert. Die Evaluierungsplatine STEVAL-ILL046V1 ist vollständig gegen Überhitzung, Überstrom und Ausgangskurzschluss geschützt. Der Sperrmodus minimiert den Stromverbrauch im Standby (6 μA), um die Batterielebensdauer in tragbaren Geräten zu maximieren.
