STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit LED-Treiber, STEVAL

LED-Technologie = LED-Treiber
Kit-Klassifizierung = Evaluierungsplatine
Zum Einsatz mit = LED-Treiber
Vorgestelltes Gerät = LED2000
Kit-Name = STEVAL

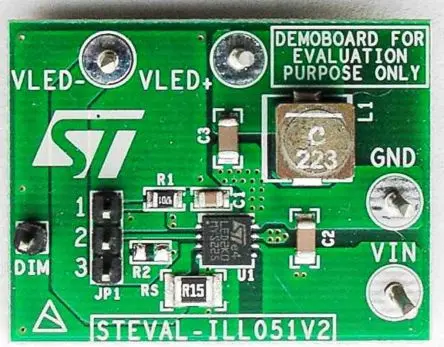

Der Zweck der Evaluierungsplatine STEVAL-ILL051V2 ist die Unterstützung bei der Evaluierung des LED2000, eines monolithischen DC/DC-Abwärtswandlers mit fester Schaltfrequenz von 850 kHz. Die LED2000 wurde für den Betrieb als präzise Konstantstromquelle mit einer einstellbaren Strombelastbarkeit von bis zu 3 A dc entwickelt. Die integrierte PWM-Dimmschaltung verfügt über eine LED-Helligkeitssteuerung. Der geregelte Ausgangsstrom wird durch Anschließen eines Erfassungswiderstands an den Rückkopplungsstift eingestellt. Die Größe der Gesamtanwendung wird durch die hohe Schaltfrequenz und die Kompatibilität mit Keramik-Ausgangskondensatoren minimiert. Das Gerät ist vollständig gegen Überhitzung, Überstrom und Ausgangskurzschluss geschützt.5,5 bis 18 V Betriebseingangsspannungsbereich 850 kHz feste Schaltfrequenz 100 mV typ. Stromfühler-Spannungsabfall PWM-Dimmer ±7 % Ausgangsstromgenauigkeit Synchrone Gleichrichtung Interne Strombegrenzung thermische Abschaltung
