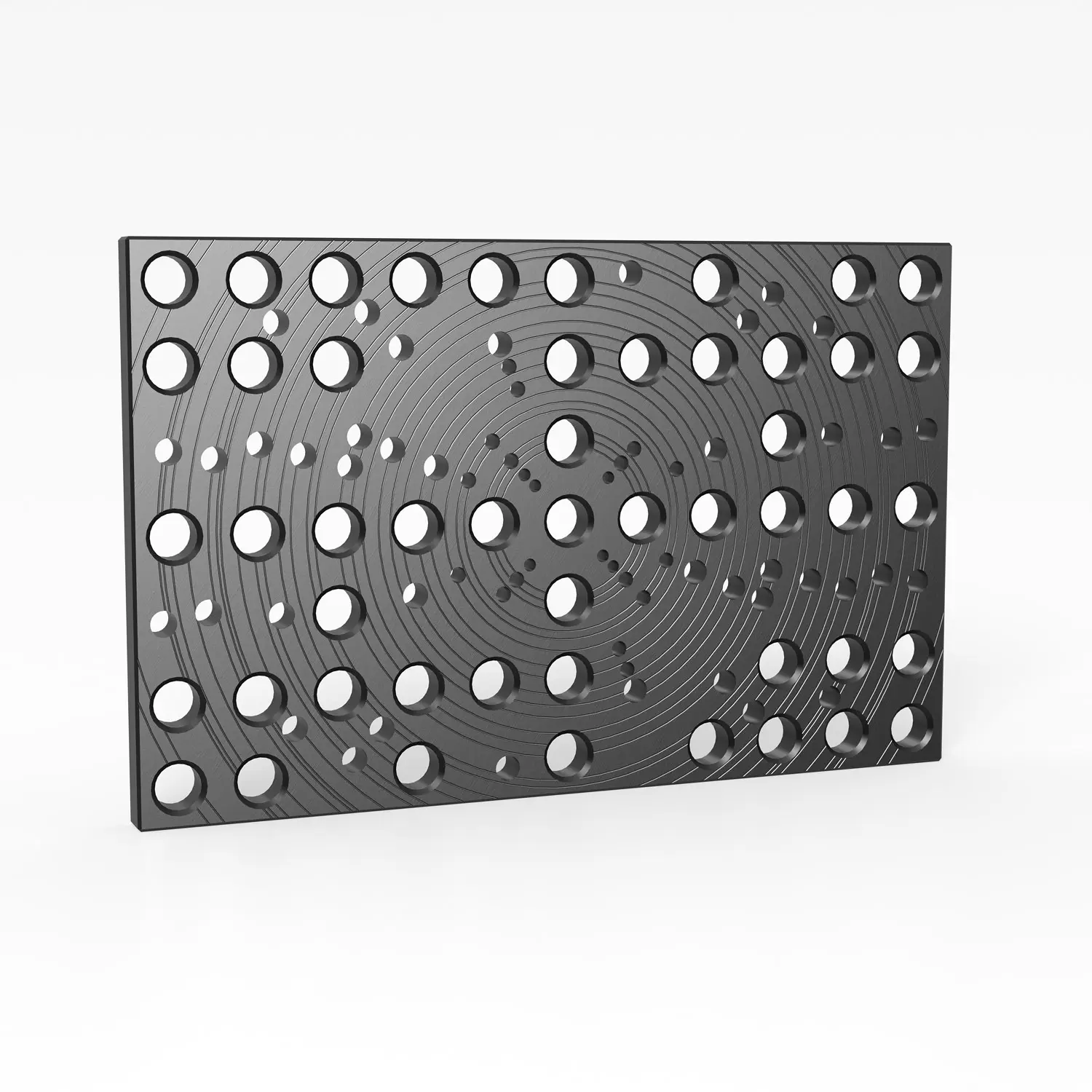

Aufspannplatte 550 für DIN Flansche mit Fixierbolzen - nitriert

Die Aufspannplatte 550 für DIN-Flansche wird mit Spannbolzen an Siegmund-Bauteilen (z. B. Winkeln) befestigt. Rohrflansche lassen sich an der Aufspannplatte mit Fixierbolzen schnell positionieren. Durch die 28er Bohrungen, an denen weitere Spannelemente befestigt werden können, ergeben sich viele weitere Anwendungsmöglichkeiten. Zusätzliche Nennweiten sind auf Anfrage lieferbar. Im Lieferumfang der Aufspannplatte 550 sind enthalten: 2x Fixierbolzen Ø 13,8 2x Fixierbolzen Ø 17,8 2x Fixierbolzen Ø 21,8 2x Fixierbolzen Ø 25,8 2x Fixierbolzen Ø 29,8 2x Fixierbolzen Ø 32,8 Um die Aufspannplatten im System 16 nutzen zu können, werden Verbindungselemente wie Verbindungsbolzen (Artikel-Nr. 000562), Kombi Schnellspannbolzen (Artikel-Nr. 000520) oder Reduzierbuchsen (Artikel-Nr. 000546) benötigt. Um die Aufspannplatten im System 22 nutzen zu können, werden Verbindungselemente wie Verbindungsbolzen (Artikel-Nr. 028022), Kombi Schnellspannbolzen (Artikel-Nr. 002822) oder Reduzierbuchsen (Artikel-Nr. 000544) benötigt. - Für Flansche DIN 2632 / 2633 Nennweite DN 15 - DN 400, Flansche DIN 2634 / 2635 Nennweite DN 50 - DN 300.
