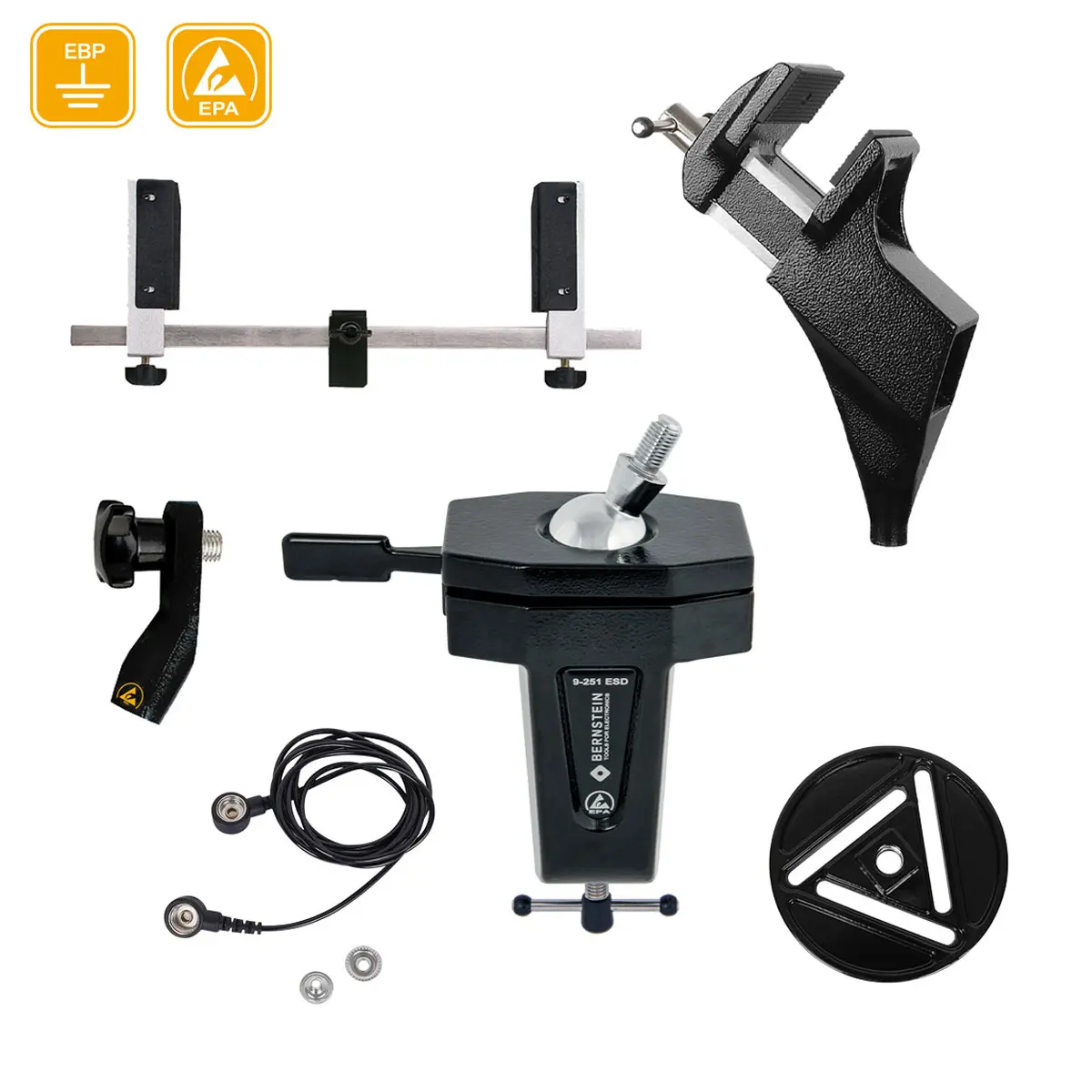

ESD Kugelgelenk-Kombination SPANNFIX VARIO + Kabel

Der SPANNFIX VARIO 9-250 bietet durch die Vielzahl seiner unterschiedlichen Kopfteile verschiedene Anwendungsmöglichkeiten. Die Kopfteile können alle schnell und einfach vom Fußteil durch eine Schraubverbindung gelöst und ausgetauscht werden. Mit dem SPANNFIX VARIO können PCBs / Platinen bis zu einer Länge von 270 mm eingespannt werden. Durch die stufenlos einstellbare Kugel kann die Platine sicher in sämtliche Richtungen positioniert und gehalten werden. Ein schnelles Wenden der PCBs / Platinen ist dank des Adapters möglich. Anschlussgewinde M12 x 1,5 mm (Sondergewinde). Maximaler Drehmoment: Kugel-Ø 40 mm ca. 24 Nm, Kugel-Ø 60 mm ca. 100 Nm Haltekräfte der Kugel auf Höhe des Gewindezapfens: Kugel-Ø 40 mm ca. 45 kg (441N), Kugel-Ø 60 mm ca140 kg (1.372N). Durch Entfetten der Kugel erhöht sich die Klemmkraft. Anklemm-Fuß: Tischplattenstärke max. 80 mm Anschraub-Fuß: 4 x 9 mm Durchgangslöcher Magnet-Fuß: Haltekraft 32 kg horizontal, 15 kg vertikal (Magnet ohne Kappe) ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm. Die Fußteile können mit einem 10 mm Druckknopf am Erdungspunkt angeschlossen werden. Der BERNSTEIN Kugelgelenk-Halter hat eine stufenlos einstellbare - um 360° drehbare und +/- 45° neigbare - Kugel, mit Außengewinde für alle möglichen Geräte und Instrumente. Diese können somit in jede Richtung geneigt werden, dies ermöglich eine schnelle, individuelle und mobile Ausrichtung in jeder Position. Mit einer einfachen Hebelbewegung wird der Kugel-Kopf in der Kegelpfanne gelöst, individuell ausgerichtet und festgespannt. Kugelgelenk-Kombination bestehend aus: 9-251 ESD Kugelgelenk-Fußteil SPANNFIX zum Anklemmen (Gewindezapfen 20 mm) 9-252 ESD Schraubkopf SPANNFIX zum Aufschrauben (M12x1,5) 9-253 ESD Platinenhalterung zum Aufschrauben (M12x1,5) 9-254 ESD Universal-Spannplatte SPANNFIX zum Aufschrauben (M12x1,5) 9-255 ESD Winkeladapter SPANNFIX zum Aufschrauben (M12x1,5) 9-343-1 ESD Erdungsleitung 1 MOhm, 1800 mm 2DK 10/10
