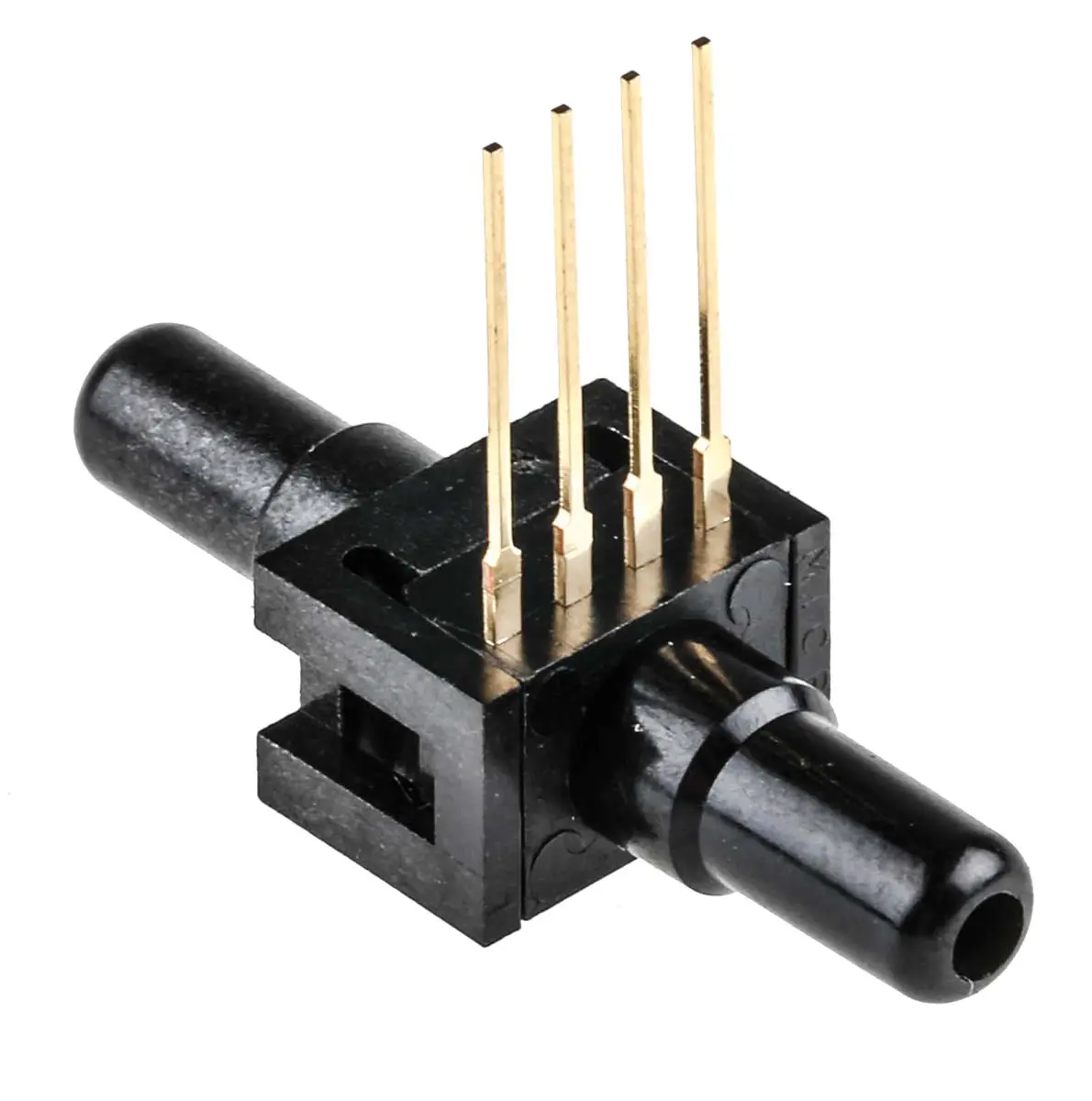

Honeywell 26PC Differenz Drucksensor 0psi bis 30psi, Wheatstone-Brücke 0→ 100 mV, für Stickstoffgas, Sauerstoff

Druckanzeigen-Typ = Differenzial
Druckanzeige min. = 0psi
Druckanzeige max. = 30psi
Genauigkeit = ±0,25 %
Ausgangstyp = Wheatstone-Brücke
Medium = Stickstoffgas, Sauerstoff
Analog Ausgang = 0→ 100 mV
Reaktionszeit = 1 ms
Serie = 26PC
Versorgungsspannung = 2,5 → 16 V
Gehäusematerial = Kunststoff
Montagetyp = Leiterplattenmontage°C

Piezo-Drucksensoren, Differenz- und Relativ-Druck. Diese Miniatur-Sensoren haben ein einzigartiges, leitfähiges Dichtungs-Anschluss-System, durch das interne Anschluss-Lötungen oder -Schweißungen und Lötfahnen-Anschlüsse überflüssig werden. Hierdurch wird die Zuverlässigkeit der Sensoren erhöht, während die Montagezeiten sinken. Die Differenz- und Relativ-Drucksensoren stehen in jeweils drei Druckbereichen zur Verfügung. Die Differenzdruck-Ausführung kann 'nass/nass' arbeiten, wodurch die Möglichkeit gegeben ist, an beiden Ports mit unterschiedlichen Medien zu arbeiten. Die Kalibrierung umfasst sowohl das Nullpunkt- als auch das Bereichsende-Signal. Desweiteren sind die Sensoren temperaturkompensiert, wodurch sie ohne Neukalibrierung ausgetauscht werden können. Das Messsystem ist eine Silizium-Membran innerhalb des IC. Vier Ionen-implantierte Piezo-Widerstände bilden eine Wheatston-Brücke, die bei Druck auf die Membrane durch proportionale Veränderung der Widerstände ausgelenkt wird. Die leitfähige Dichtung emöglicht den Einsatz einer größeren Membran-Fläche, die eine erhöhte Stabilität und bessere Leistungsfähigkeit ergibt. Diese Wandler sind ideal geeignet für Anwendungen, bei denen genaue Druckmessung mit hoher Zuverlässigkeit, kleiner Hysterese und Langzeitstabilität erforderlich sind. Die Sensoren werden mit einem Stahl-Befestigungsring und einem ausführlichen Anleitungsblatt geliefert.
